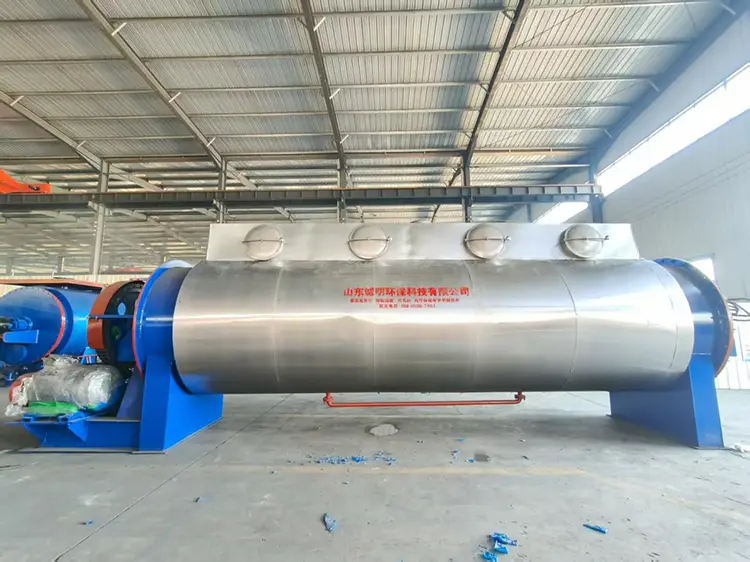

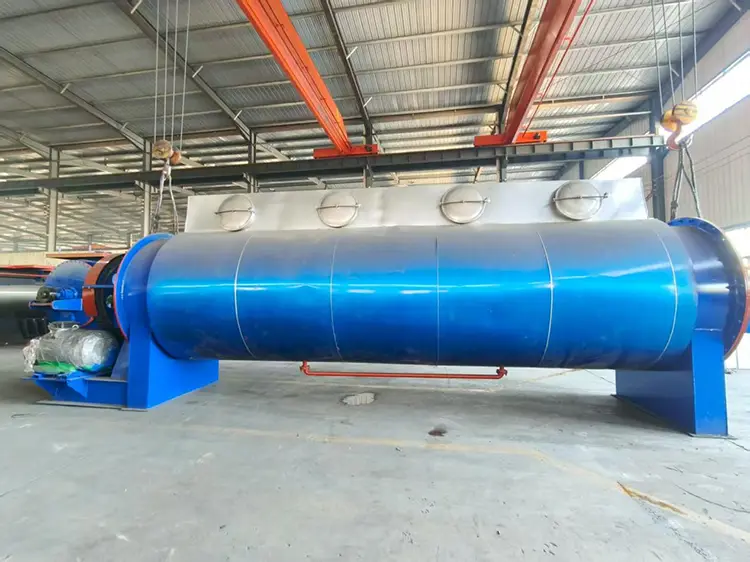

Rotationsscheibentrockner mit Spulenheizung

Funktionsprinzip

Der Rotationsscheibentrockner mit Spulenheizung ist eine hocheffiziente kontinuierliche Trocknungsanlage vom Konduktionstyp. Es überträgt Wärme über die Wärmeübertragungswand auf das Material. Etwas Dampf dringt in den Ringraum zwischen der Außenhülle und der Innenwand des Zylinders ein und erhitzt das Material durch die Innenwand. Das Kondensat wird durch den unteren Ablaufanschluss abgeführt. Ein weiterer Teil des Dampfes gelangt in die Hauptwelle und die Spulen, erwärmt diese und das Kondensat wird über das Ablassdrehgelenk abgeführt. Während sich die Welle dreht, arbeiten die Laufräder und Spulen zusammen, um das Material gründlich zu rühren und zu erwärmen, wodurch der Kontakt zwischen dem Material und der Welle und den Spulen maximiert wird. Sekundärdampf wird aus der oberen Dampfkammer der Außenhülle durch einen Saugzugkanal abgeführt. Im Kanal wird ein leichtes Vakuum aufrechterhalten, um das Entweichen von Abdampf zu verhindern und die Aufnahme übermäßig kalter Luft zu vermeiden. Eine Abstreifplatte, die auf der Hauptwelle montiert ist und sich zwischen den Heizschlangen befindet, treibt nicht nur das Material vorwärts, sondern fungiert auch als Selbstreinigungsgerät und entfernt Beschichtungen von der Welle und den Zylinderwänden, um eine hervorragende Wärmeübertragung aufrechtzuerhalten.

Geräteparameter

Ausstattungsvorteile

1. Der Rotationsscheibentrockner mit Spulenheizung verwendet einen Außenmantel und eine Hauptwellenschlange/Dampfbox, um den Dampf zu zirkulieren und so die beheizte Oberfläche zu vergrößern. Dieser Aufbau und das Funktionsprinzip gewährleisten einen hohen thermischen Wirkungsgrad, einen geringen Energieverbrauch, eine einfache Bedienung und eine günstige Betriebsumgebung.

2. Ein auf der Hauptwelle zwischen den Heizschlangen montierter Materialabstreifer treibt das Material nicht nur vorwärts, sondern sorgt auch für selbstreinigende Eigenschaften. Das mobile Heizsystem gewährleistet den vollständigen Kontakt zum Leiter.

3. Die Abzugshaube und die Rohrleitungen bestehen aus Edelstahl, was die Korrosionsbeständigkeit erhöht und die Lebensdauer verlängert.

4. Ein automatisches Wasserübertragungssystem führt das Dampfkondensat zurück in den Kessel, wodurch der Energieverbrauch gesenkt und Wasser gespart wird.

Unsere Stärken: Shandong Chengming hält sich in der gesamten Produktion und im gesamten Betrieb konsequent an hohe Standards und ein strenges Qualitätsmanagement. Wir bieten maßgeschneidertes Produktdesign und unser Kundendienst umfasst Installation, Inbetriebnahme, Schulung und Wartung.

Projektfälle: Unsere Ausrüstung wurde in Russland, Südkorea, Kasachstan, Vietnam, Indonesien und anderen Ländern eingesetzt.

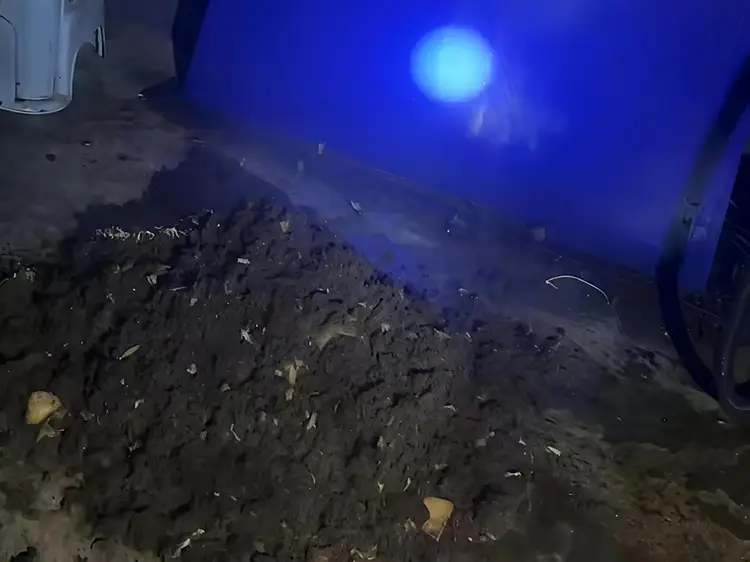

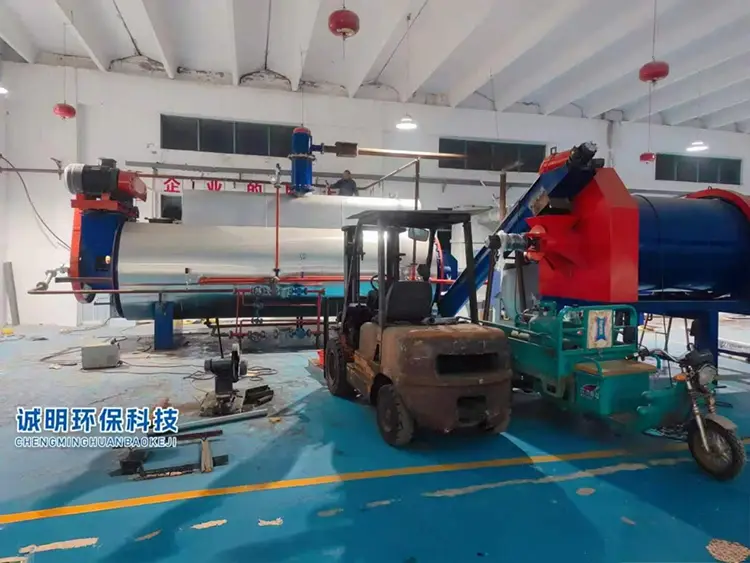

Fotos vor Ort

Zertifikat
